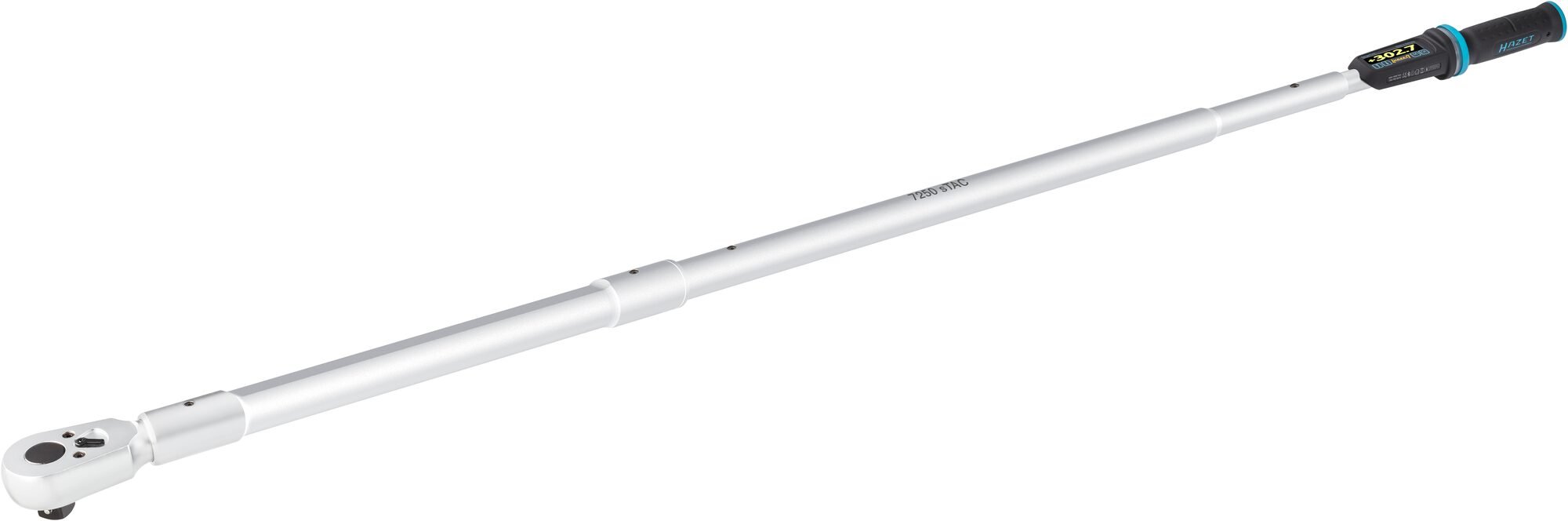

Hersteller-Artikelnummer: 7250-2STAC
Herstellerseite
Anwendung:
Für hochpräzise Verschraubungen mit Drehmoment- / Drehwinkel bei denen eine hohe Genauigkeit oder Dokumentationspflicht besteht, z. B. Motorenbauteilen insbesondere Zylinderkopfschrauben, Maschinenbau mit erhöhten Anforderungen (u. a. Robotertechnik etc.)
- Smart-Technologie – Ready for Industry 4.0
- Integrierte Umschaltknarre Außenvierkant 3⁄4″ (20 mm)
- HAZET Smart Technologie bestehend aus SmartTAC-App und Bluetooth 4.1 Low Energy-Schnittstelle (Produktgruppe 7000-2 sTAC kann nationalen Zulassungsbeschränkungen unterliegen). Problemloser Live-Datenaustausch zur Anzeige des Schraubverlaufes auf mobilen Endgeräten, wie Smartphone (Smartwatch) und Tablet-PC. USB-C-Schnittstelle zur Programmierung der Drehmoment- Drehwinkelschlüssel und Dokumentation der Schraubdaten über Laptop und PC mit Software SmartTAC-Tool 7910-sTAC.
Alle sTAC-Drehmoment-Drehwinkelschlüssel können auch autark, ohne SmartTAC App benutzt werden - Einzigartiges ergonomisches, auf den Anwender ausgerichtetes, HAZET Design des gesamten Werkzeuges für den professionellen Einsatz
- Durch die Reduzierung der Baugröße sowie der Integration der Platine in das Hauptrohr sind Abmessungen entstanden, die kleine Drehmoment- / Drehwinkelschlüssel ab 1 Nm ermöglichen
- Schutzklasse IP 40
Display und Folientastatur spritzwassergeschützt - USB-C Buchse zum Laden des Akkus direkt im Werkzeug
- Inklusive handelsüblichem, wechselbaren Li-Ion Akku, Typ 14650 / 3,7 Volt, direkt am Werkzeug über USB-C Stecker aufladbar
- Inklusive 1 Meter USB 3.1 / A-C-Kabel
Funktionen: 7000 sTAC
- Großes, kontrastreich leuchtendes, gut ablesbares OLED-Display, dimmbar und 180° drehbar
- Messwert-Anzeige in 13 mm Schriftgröße inklusive einer i.O. / n.i.O. Schraubfall-Bewertung
- Anzeigeabweichung Drehmoment rechts und links: ab ± 1 % / ± 1 Digit
- Anzeigeabweichung Drehwinkel rechts und links: ± 1 % / ± 1°
- Drehwinkelbereich addierend: 0 bis 999°
- Drehmoment-Genauigkeit für i.O.-Anzeige (grün): Einstellbar ± 1 bis 10 %
- Drehwinkelgenauigkeit für i.O.-Anzeige (grün): Einstellbar 1 bis 90°
- Einstellbare Drehmoment-Einheiten: Nm, lbf ft, lbf in oder kgf m
- Wirklänge für andere Einsteckwerkzeuge einstellbar / programmierbar 0 bis 250 mm
(Voraussetzung für korrekte Drehmoment- / Drehwinkelmessungen) - Vierfach Signalisierung des Schraubverlaufs durch Akustik-Signal (Summer), Vibration, mitlaufende Ziffernanzeige und rundum, aus jeder Lage, sichtbarer 360° LED-Anzeige mit „Ampelfunktion“
- Schwellwert, Vorwarnstufe: Einstellbar 50 bis 99 %
- Einstellbare Signalisierung, Ein / Aus Akustik-Signal (Buzzer) und Vibration
- Resetfunktion, Rückstellung auf Werkseinstellung
- Stand-by-Zeit: Einstellbar 1 bis 10 Minuten
- Batterie- und Speicheranzeige
- Speicherplatz inklusive Datum und Uhrzeit: Bis zu 3000 Messungen
- Programmiermöglichkeit von Parametersätzen und Ablaufplänen: 25 und 25
- 2 Kontrollfunktionen: Programmierbare Drehmoment-Kontrolle bei Winkelanzug und Winkelkontrolle bei Drehmoment-Anzug
- Menü Sperrfunktion vor unbefugter Verstellung mit selbst wählbarem vierstelligen Code
- Anzeige der Softwareversion mit Seriennummer, Kalibrierdatum und Serviceanzeige / Nutzungszähler
- Menüsprachen: Deutsch, Englisch, Französisch, Italienisch, Chinesisch
- Programmier- und Auswertesoftware für Laptop und PC 7910-sTAC (kostenpflichtig)
- SmartTAC-App für Android und Apple iOS Endgeräte für Baureihe 7000-2 sTAC (kostenloser Download)
- Die SmartTAC-Drehmoment- / Drehwinkelschlüssel der Baureihe 7000-2 sTAC mit Bluetooth-Schnittstelle haben eine gültige Funkzulassung in allen EU-Ländern, in der Schweiz, in Norwegen, in China, in Indien, in Südkorea, in Mexiko und in der Türkei und dürfen dort verkauft werden
Weitere Länder auf Anfrage - Für Länder ohne Funkzulassung bieten wir die SmartTAC-Drehmoment- / Drehwinkelschlüssel der Baureihe 7000-5 sTAC ohne Bluetooth-Schnittstelle an. Diese können über einen USB Anschluss an Laptop und PC angeschlossen und mit der optionalen Programmier- und Auswertesoftware verbunden werden. Die Nutzung der SmartTAC-App für mobile Endgeräte ist aufgrund der fehlenden Bluetooth-Schnittstelle nicht möglich
- Mit Bluetooth-Funktion
- Geprüft nach DIN EN ISO 6789-2:2017, VDI / VDE 2648, Blatt 2
- Made in Germany
- Abtrieb: 3/4 Zoll (20 mm) Vierkant massiv
- Maße: 1772 mm
- Netto-Gewicht (kg): 8.4 kg
- Für Handbetätigung
- Drehmomentbereich min-max: 200 – 1000 Nm
- lbf min-max: 150 – 750 lbf.ft
- Genauigkeit: 1 %
- Betätigungskraft min.-max. kg: 12.2 – 60.8 kg
- Anzahl Zähne: 32 (Betätigungswinkel 11.25°)
